VIRITYS
Perus
viritys käyttö
Viritys
AT-1000ProII:lla aloitetaan painamalla Tune
painiketta edessä silloin kun AT-1000ProII, on täysin
automaattisessa viritystilassa SWRn kunnossa ollessa tai Painamalla TUNER
/ CALL-painiketta etuosassa kun ICOM radio on kytketty
käyttäen ICOM liitäntäkaapelia.
Kahdenlaisia
virityvaiheita on käytettävissä.
Muistista
viritys yrittää virittää
nopeasti, perustuen aiemminpiin nykyisellä taajuudella
olleeseen valintaan. Jos viritys aiemmin oli onnistunut viritys
hetkellä valittu taajuus, asetukset että sovitus
ladataan virittimen releisiin ja tarkastetaan onko
hyväksyttävä SWR taso saavutettu
käyttäen näitä
säätöjä.
Muistin
taajuus askelkoot vaihtelevat valitun bandin mukaan. Askeleet ovat
hyvin lähellä toisiaan
alemmilla
bandeilla, se sovittaa tyypillisesti ylemmän Q antennit
näillä bandeilla, mutta askel koko
on
hieman suurempi korkeammalla (17 metriä ja
ylöspäin) , jossa antenni Q on tyypillisesti pienempi.
Täys
viritys vaihe "alkaa tyhjästä" ja alkaa
kiinteässä viritys järjestyksessä,
jossa AT-
1000ProII
nopeasti yrittää erilaisia yhdistelmiä
induktanssi ja kapasitanssi-arvoja, ja sitten
asettaa
parhaan mahdollisen virityksen. Kun viritys vaihe on valmis, jos
hyväksyttävä viritys
havaittaan,
induktanssi ja kapasitanssi asetukset tallennetaan muistiin Valitulla
taajuudella ja antennilla, niin että ne voidaan muistaa
nopeasti tulevaisuudessa muistista viritettäessä.
Tällä
tavalla, AT-1000ProII "oppii"; mitä kauemmin sitä
käytät, sitä tarkemmin se mukautuu
bandeihin
ja taajuuksiin joita käytät. Useimmat
käyttäjät todennäköisesti
käyttävät muistia virittämiseen
useimmiten, se hyödyntää kaikkia
tallennettuja säätövaihtoehtoja, mutta
automaattisesti oletuksena täys viritys, jos ei tallennettuja
tietoja ole saatavilla.
Manuaalinen
Muisti viritys
Aloitat muistista virityksen milloin
tahansa, muista ensin ohittaa vahvistin (2).
Paina
ja pidä Tune painiketta 0,5-2,5 sekuntia
(medium painallus) ja vapauta.
LED-pylväsnäyttö
Näyttöön

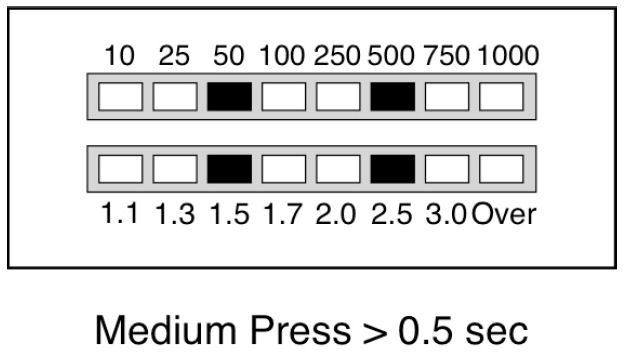

ilmestyy seuraava kuvio osoittaa muisti viritys vaihe on valittu:
(2) Huomaa,
että vaikka AT-1000ProII ohjelmisto estää
lähettämästä virityksen aikana yli
150 wattia, on silti hyvä ohittaa vahvistin kun
viritetään, koska se edelleen suojaa vahingoittamasta
viritintä.
Radiosi
vähentää automaattisesti tehoa, vaihtaa CW
-modelle ja lähettää niin kauan kunnes
viritys on tehty, mikäli käytät ICOM:n tai
Yaesun omaa liitäntäkaapelia. Virityksen
jälkeen radio palaa aiemmalle työskentelymodelle ja
tehotasolle.
Mikäli et
käytä ICOM:n tai Yeasun omaa
liitäntäkaapelia sinun täytyy avaintaa
radiota manuaalisesti AM, SSB tai CW:llä.(3) Huomaa että
mikäli radiossasi ei ole SWR suojausta,sinun täytyy ensin
pudottaa teho alle 25w.
Mikäli muistista viritys ei onnistu
AT-1000ProII yrittää oletuksena
täyttä viritystä. Täyden virityksen
lopussa LED:t näyttävät onnistuneen
virityksen.
Tämän jälkeen voit
laittaa vahvistimen päälle ja aloittaa
lähettämisen.
Jos käytät
AT-1000ProII kanssa ja ICOM lähetintä ICOM
liitäntä kaapelilla, painamalla TUNER / CALL-painiketta lähetin
aloittaa muistista virityksen. Edelleen muista ohittaa
vahvistin virittäessäsi.
AT-1000ProII ei viritä, jos
lähetysteho on yli 150 wattia, tai jos lähetysteho
ylittää 100 wattia korkean SWR olosuhteissa,
suojatakseen herkkiä kytkentäreleitä.
Manuaalinen täysviritys
Kuten muistista virittäessä, jos radio ei ole
varustettu suojapiireillä, pudota tehoa 25 wattiin tai
vähemmän ennen viritystä. Nimenomaisesti

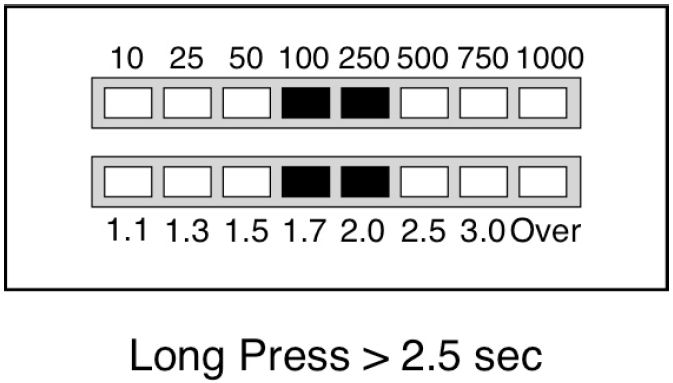

koko virityksen aikana, paina ja Pidä Tune painiketta AT-1000ProII
etupaneelissa yli 2,5 sekuntia. Kuten
muistivirityksessä LED:t siirtyvät
sisäänpäin kun viritys on onnistuneesti
valmis.
Jos käytät
lisävarusteena radio liitäntäkaapeleita,
radio automaattisesti vähentää tehoa, vaihda
CW-tilaan ja ala lähettää samalla
täysviritys vaihe käynnistyy. Jos
ei, ole avainta puhu mikrofoniin SSB:llä tai AM:lla, kunnes
viritys vaihe on valmis.
Muistista virityksellä, kun viritys vaihe
on valmis, merkkivalot skannaavat sisäänpäin
osoittaen onnistuneen virityksen.
(3)SWR suojaus-piiri
vähentää automaattisesti
lähtötehotasa, kun SWR on korkea.Tarkista radion
käsikirjasta , onko radiossa
käyttää suoja piiri.
Bypass
Mode
AT-1000
ProII asetetaan bypass-modeen painamalla Tune-nappia hetkellisesti (alle
0.5
s). Bypass asettaa virittimen pass-thru (ohitusvalmius) configuratioon,
jossa
viritin
käyttäytyy kuin coax jumper – so.
välittämättä antennimatchista.
Asetettuna
Bypass-modeen,
AT-1000 ProII on asetettuna myös
”semi-auto” viritysmodeen.
Viritin
pysyy ”Semi-Auto-Modessa” niin kauan kunnes
”Auto-Mode” on jälleen kytketty.
Bypass saattaa olla hyödyllinen vertailtaessa AT-1000 ProII:n
viritystä
matchaamattomaan
antennirakenteeseen. Painettaessa Tunea jälleen hetkellisesti
viritin
palautuu active modeen, ja releasetukset aikaisemmasta matchista
poistuvat.
Palautumisessa
bypassiin Bypass led palaa.
Jos
käytetään ICOM-radiota ja
interface-kaapelia, AT-1000 ProII voidaan ohittaa myös
painamalla
TUNER/CALL-nappia hetkellisesti. Joissakin ICOM
–radiomalleissa bandin
vaihto
saattaa automaattisesti asettaa virittimen bypass-asentoon.
Kun
viritin on asetettu Bypass-modeen, se voi
jäädä bypass-modeen kunnes joko:
a.)
palautat Full Auto Moden.
b.)
lisäät tai poistat manuaalisesti ”the kelaa
/ kondensaattoria settings:siin”.
Virheilmoituksia
Viritystä
suoritettaessa on useita tilanteita jotka voivat aiheuttaa virityksen
epäonnistumisen.
Kaikki raportoidaan virheinä erityisellä tavalla
etupaneelissa
vilkkuvalla
LEDillä.
Seuraavat
virheet on raportoitu:
•
ERR_NO_MATCH: Ei ole olemassa sopivaa matchia. Mitään
kelojen ja
kondensaattoreiden
yhdistelmää ei ole olemassa alle 3.5:1 SWR:n.
•
ERR_NORF: RF-tehoa ei ole saatavana viritystä aloitettaessa.
Toisin sanoen,
TUNE-nappi
oli painettuna virityksessä, mutta transmitter ei avaintanut.
•
ERR_LOST_RF: RF-teho häviää ennen
täydellistä virittymistä. Viritystä
täytyy
jatkaa
(to key the radio) kunnes virittyminen on täydellinen.
•
ERR_NO_FREQ: Ei voi määrittää
käytettävää taajuutta. On aihetta
tallentaa
muistista
viritys, lähettimen RF-taajuus on tiedettävä.
•
ERR_OVER_PWR / ERR_SWR_PWR: Releen suojaus on aktivoitu. Koska
releet
voivat tuhoutua jos ne ovat kytketynä suuren tehon aikana,
softa estää
releitä
kytkeytymästä tietyissä olosuhteissa. Releet
eivät kytkeydy jos SWR on
yli
3.0:1 ja teho yli 100w, eivätkä kytkeydy jos teho on
yli 150w – SWR:stä
välittämättä.

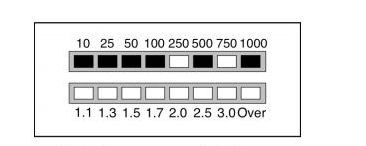

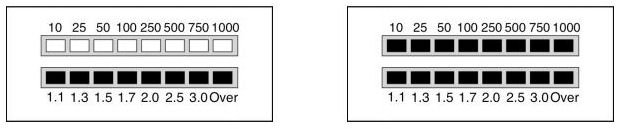

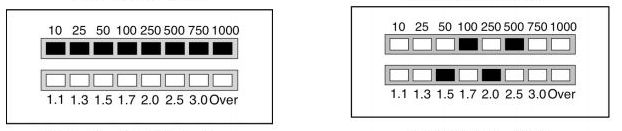

Seuraavan sivun kuvat osoittavatettä erilaisia
virheitä…………….jne
Virhe ! SWR ei vastaa Virhe ! Ei taajuutta
Ledit vilkkuvat kahdesti
Kaikki Ledit vilkkuvat kahdesti
Virhe ! Ei RFää, vilkkuu kerran Virhe ! Ei taajuutta
Virhe ! Kadonnut RF,
vilkkuu kerran
Kaikki Ledit vilkkuvat kahdesti
Virhe ! SWR, PWR Ulommat ledit vilkkuvat
Lisäksi, mikäli eteenpäin teho
ylittää maksimiarvon joka on valittu mittarin
mittakaavassa.
Neljä äärimmäisenä
oikealla olevaa LEDiä PWR
pylväsnäyttössä vilkkuvat.
Mittarin ylempi asteikko: 4 LEDiä vilkkuu
