LDG1000ProII antenniviritin.  Käyttäjän käsikirja.  (vapaa käännös by OH3BHL)                                            27.02.2013   rev1

sisällysluettelo    esittely    tekniset tiedot    tutustuminen    asennus    peruskäyttö    viritys    lisätoiminnot    ulkoinen_mittari    teoriaa    toiminta    takuu

TEORIAA
Joitakin perustietoja ajatuksia impedanssista
Teoria antennien ja syöttöjohtojen taustalla on melko monimutkainen, ja itse asiassa käynnistää
matemaattisen merkintätavan nimeltään "monimutkaisia numeroita", jotka ovat "todellisia" ja "kuvitteellisia" osia. Se ei kuulu tämän ohjeen esitykseen, mutta hieman taustaa on sivulla 22
Se auttaa ymmärtämään, mitä AT-1000ProII tekee, ja miten se toimii.
Yksinkertaisesti DC piirejä, lanka vastustaa virtaa, muuntamalla osan lämmöksi.

Erittäin kattava tieto tästä aiheesta, löytyy ARRL Handbook for Radio Communications (aikaisemmin radioamatöörien käsikirja).

"Ohmin laki", on nimetty Saksalaisen Georg Simon Ohmin mukaan, joka ensimmäisenä löysi periaateen 1826. RF-piireissä, analoginen mutta monimutkaisempi yhteys on olemassa.

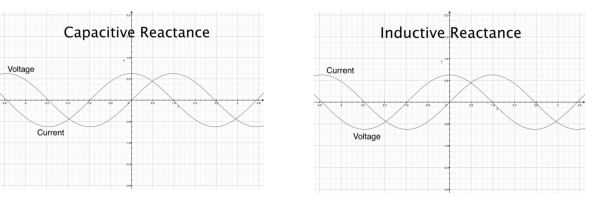

RF-piirit vastustavat myös sähkön virtausta. Kuitenkin, kun läsnä on kapasitiiviset ja  induktiiviset elementit se aiheuttaa jännitettä viiveellä.
RF-piireissä, tätä virtausvastusta kutsutaan "impedanssiksi", ja se voi sisältää kaikki kolme osaa:  resistiivinen, kapasitiivinen, ja induktiivinen.

Lähtö-piirin Lähetin koostuu keloista ja kondensaattoreista, tavallisesti sarjassa / rinnan nimeltään "pi suodin". Siirtolinjaan voidaan ajatella pitkä jono kondensaattoreita ja keloja sarjaan / rinnan, ja antenni on eräänlainen resonoivan piiri. RF-taajuudella, kukin näistä voi näkyä, impedanssin muodossa, kapasitiivisena tai induktiivisena "reaktanssina".


Lähettimet, siirtojohdot, antennit, ja impedanssi.
Lähettin, siirtolinja, ja antenni, sisältävät kukin oman ominaisimpedanssin.
Siksi tähän dokumenttiin sisällytetään, vakio impedanssi 50 ohmia resistiivinen, nolla kapasitiivisiä ja nolla induktiivisia komponentteja.

Kun kaikkissa kolmessa järjestelmän osassa on sama impedanssi, järjestelmän sanotaan olevan "sovitettu", ja suurin tehonsiirto lähettimestä antenniin tapahtuu. Vaikka lähetimen virityspiiri ja siirtojodot ovat vakioita, huolellisesti suunniteltu antenni näyttää 50 ohmin, ei-reaktiiviselta kuormalta vain sen luonnollisilla resonanssitaajuuksilla. Muilla taajuuksilla, se voi ilmetä kapasitiivisena tai induktiivisena reaktanssina, jolloin sen impedanssi on 50 ohmia.
Kun antennin impedanssi on eri kuin lähettimen ja siirtolinjan, , sanotaan "epäsovituksen"olevan olemassa. Tässä tapauksessa osa RF-energiaa lähettimestä heijastuu antennista takaisin lähettimeen. Jos tämä heijastunut energia on tarpeeksi vahva, se voi vahingoittaa lähettimen lähtöpiirejä.

Suhdetta lähetetyn ja heijastuneen energian välillä on nimitetään "seisovanaallonsuhteeksi" tai SWRäksi. SWR 1 (joskus kirjoitetaan 1:1) osoittaa täydellisen sovituksen. Mitä enemmän energiaa heijastuu, SWR nousee 2, 3 tai korkeammaksi. Pääsääntöisesti, modernin SSD lähettimen on toimittava kun SWR on 2 tai vähemmän. Putkilähettimet ovat hieman suvaitsevaisempi korkelle SWRlle. Jos 50 ohmin antenni resonoi toiminta taajuudella, näyttää SWR lähes 1. Tämä ei kuitenkaan yleensä ole mahdollista, koska operaattorin tarvitsee usein lähettää taajuuksilla joilla
tuloksena on reaktiivinen antenni ja korkeampi SWR.
TEORIAA


SWR = jossa F = Eteen teho (W), R = heijastunut teho (W)

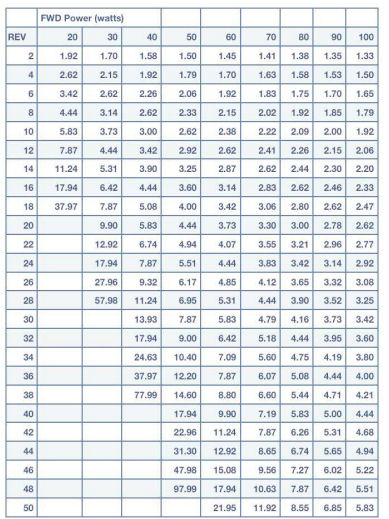

SWR on mitattu käyttäen "SWR siltaa", joka on lisätty syöttöjohtoon ja lähettimen ja antennin väliin. Tämä piiri mittaa eteenpäin ja heijastuvaa tehoa josta SWR voidaan laskea (muutaman esimerkki laskemiseen SWR sinulle). Syventävät yksiköt voivat mitatata eteenpäin ja heijastunutta tehoa samanaikaisesti, ja näyttää näitä arvoja ja mitä SWR on samaan aikaan.
Antenni viritin on laite jota käytetään kumoamaan antennin reaktanssin vaikutukset.
Virittin lisää kapasitanssia kumoamaan induktiivisen reaktanssin antennissa, ja päinvastoin. Yksinkertainen virittin käyttää säätökondensaattoreita
ja keloja operaattori säätää ne käsin samalla tarkkailemalla heijastuvaa tehoa SWR mittarilla kunnes hyväksytty SWR on saavutettu. LDG Elektroniikka AT-1000ProII
automatisoi tämän prosessin. Ei viritin korjaa huonoa antennia. Jos antenni on kaukana resonanssista.
Toiminta on yksinkertaista fysiikkaa. Suuri osa lähetystehosta voi  muuttua virittimessä lämmöksi, saavuttamatta antennia lainkaan.
Viritin yksinkertaisesti "huijaa"  Lähettintä vaikka antenni olisikin  epävireessä, näin vältetään vahingot  , joita muuten saattaisi syntyä korkean heijastuneen tehon seurauksena. Parhaan suorituskyvyn Antennin pitäisi aina olla mahdollisimman lähellä resonanssia.
