AT-1000ProII
on tarkoitettu ainoastaan
sisäkäyttöön, se ei ole
vedenkestävä. Jos käytät
sitä
ulkona,
(Field Day, esimerkiksi) se pitää suojata sateelta.
AT-1000ProII on suunniteltu
käytettäväksi
coaxiaali syöttöisillä antennella. Jos
käytettään longwire tai tikapuu
syöttöisiä antenneja tarvitaan, ulkoinen
baluni joka on mitoitettu mitoitettu 1000 watille.
Aseta
AT-1000ProII kätevälle paikalle lähelle
lähetintä ja vahvistinta. Käännä
aina
radio ja vahvistin pois
päältä ennen kuin kytket tai irrotat
mitään. Radio saattaa vahingoittua, jos
kaapeleita kytketään tai irrotetaan, kun virta on
päällä.
Kytke
HF antenni vahvistimesta (RFout) TX liittimeen AT-1000ProIIn takana
käyttämällä 50 ohmin
koaksiaalikaapelia, tehokesto 1000 wattia tai enemmän.
Kytke
50 ohmin antennin syöttöjohto
koaksiaaliliitäntään ANT 1 liittimeen
AT-1000ProIIn takana, voit liittää toisen antennin
syöttöjohdon ANT 2-liittimeen. HUOMAUTUS: ANT
2valitaan
automaattisesti, kun DC-teho ei ole kytkettynä. Jos
sinulla on vain yksi antenni
käytössä
kytke se ANT 1 liittimeen, se on automaattisesti irrotettu
radiosta, kun virta on katkaistu.
AT-1000ProIIteen
on suunniteltu käyttöliittymä suoraan
monille suosittuille ICOM ja Yaesu
lähetimille,
jonka avulla saadaan yksipainike viritys. Tapauksessa ICOM radiot,
valinnainen käyttö myös
liitäntäkaapelilla virittimelle.
Saat
lisävarusteina ICOM radioita tukevat
liitäntäkaapelit AH-3 tai AH-4 ulkoisille
viritimille, kytke 4-pin Molex liitin lisävarusteena IC-PAC
ICOM liitäntäkaapeli radion viritin porttiin.
Liitä sitten
ICOM liitäntäkaapelin 1/8 "stereo pistoke toisessa
päässä liittimeen Radio merkittyyyn
liittimeen
AT-1000ProIIn
takana. Liitä koaksiaali DC virtapistoke ICOM
liitäntäkaapeli 12V DC Virtaliitin.
YAESU
FT-857 ja FT-897, käytä lisävarusteena
Y-ACC-kaapelia ja kytke punainen pää merkittyyn
Radion
lähetin-ACC-porttiin. Kytke musta pää Y-ACC
kaapeli liittimeen Radio AT-1000ProIIn takana.
Ellei
AT-1000ProII ole syötetty ICOM radion
liitäntäkaapelilla kuten edellä,
sinun
täytyy myös kytkeä DC virtajohto.
Liitä kaapeli liittimeen 12V DC Virtaliitin AT-1000ProIIn
takana, ja liitä toinen pää
tasavirtalähteeseen välillä 11 ja 16 volttia
DC, joka kykenee toimittamaan vähintäin 1A DC.
Maadoitus
AT-1000ProII viritin parantaa suorituskykyään ja
turvallisuutta maadoituksella.
LDG
suosittelee, että liität virittimen maahan. Haudattu
Radiaaali on ihanteellinen, mutta yksittäinen
sauvaelektrodikin voi tarjota käyttökelpoisen
ratkaisun.
LDG
suosittelee voimakkaasti asennusta oikein, sekä laadukasta
maadoitusta kaikille antennikaapeleille.

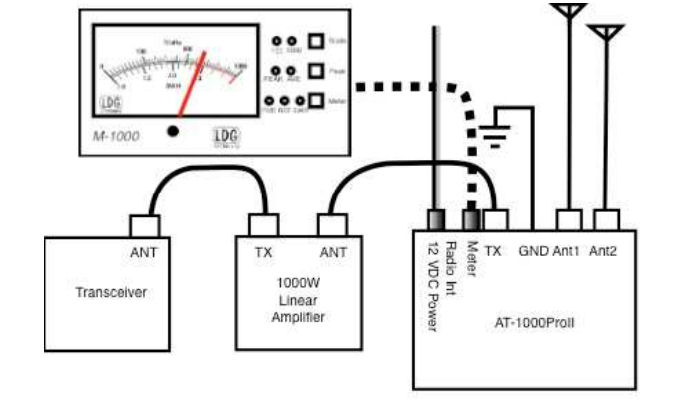

Tyypillinen asennus

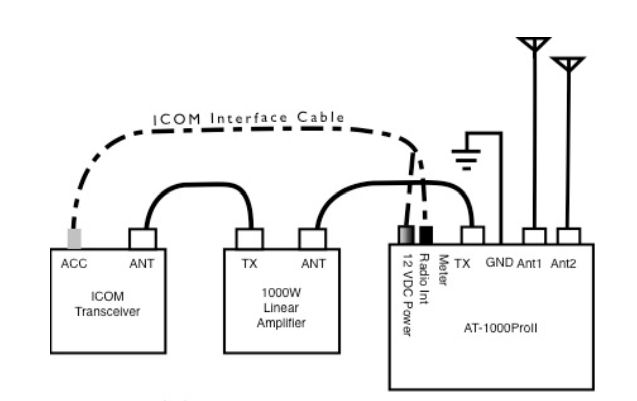

ICOM asennus
FT-857, 897 asennus
Huomautus:
Valinnaisessa Y-akkukaapelissa on punainen liitin radiosta kaapelin
päässä, ja musta liitin virittimen taakse.
